۷ علت و دلیل خرابی گیج فشار باد روغن و بخار و آب

7 دلیل رایج برای خرابی گیج فشار

گیج فشار به دلایل مختلفی می تواند خراب شود. از مهم ترین علت ها می توان به موارد زیر اشاره کرد:

• لرزش مکانیکی

• ضربان

• دمای شدید

• افزایش فشار

• خوردگی

• گرفتگی

• استفاده نامناسب

گیج فشار چه وسیله ای است؟

گیج فشار دستگاهی برای اندازه گیری فشار سیال است و وجود آن برای عیب یابی سیستم ضروری است. به کمک این دستگاه می‌توان هرگونه نشتی یا تغییر فشار سیال را شناسایی کرد. توجه به این نکته که محدوده اندازه گیری گیج فشار بایستی در محدوده فشار دستگاه باشد، حائز اهمیت است.

نحوه عملکرد گیج فشار

لوله بوردون ابزاری برای اندازه گیری میزان فشار است که استفاده از آن در گیج فشار باد بسیار متداول است. این دستگاه از طریق اندازه گیری میزان تغییر شکل مکانیکی لوله، فشار را اندازه گیری می کند. لوله بوردون یک لوله فلزی قابل ارتجاع منحنی شکل با زاویه ۲۵۰ درجه است که ابتدای آن به مخزن سیال مورد اندازه گیری وصل و انتهای آن مسدود است. به هنگام اعمال فشار، لوله بوردون تمایل دارد به سمت بیرونی لوله باز شود و این تغییر حالت متناسب با مقدار فشار اعمالی خواهد بود. این وسیله قادر است فشارهای بین ۰٫۶ تا ۷۰۰۰ بار را اندازه گیری کند.

7 علت خرابی فشار سنج ها

هنگامی که فشار سنج آنطور که انتظار می رود کار نمی کند، علت را می توان حداقل در یکی از این 8 دلیل جست و جو کرد :

ارتعاش مکانیکی

لرزش از عوامل اصلی خرابی گیج فشار در تاسیسات تولیدی است. هنگامی که نشانگر سوزن در حال لرزش است، خواندن مقدار فشار دشوار بوده و با خطا همراه است. همچنین به مرور زمان، ارتعاش وارد شده به نشانگر می تواند صفر نشانگر را جا به جا کند و خوانش های نادرست ایجاد کند.

مواردی که منجر به ارتعاش مکانیکی در دستگاه می شود شامل براده های فلزی، گرد و غبار و وجود هاله درون صفحه نمایشگر دستگاه می باشد. لرزش های شدید امکان دارد باعث جدا شدن نشانگر شود.

تصویر سمت راست نشان دهنده سوزن جدا شده و سمت چپ وجود هاله درون گیج است.

مشکلات ناشی از ارتعاش مکانیکی

• فرسودگی و از هم پاشیدن اجزای داخلی

• از دست دادن دقت اندازه گیری

• خرابی دستگاه فشار سنج



تصویر سمت راست چرخ دنده فرسوده سگمنت و تصاویر وسط و سمت چپ چرخ دنده فرسوده پینیون را نشان می دهد.

راه حل گیج هایی که در معرض ارتعاش مکانیکی قرار دارند :

• پر کردن گیج از گلیسیرین یا روغن سیلیکونی یکی از راحت ترین و مقرون به صرفه ترین راه ها برای حفاظت از گیج های فشار در مقابل لرزش است. این مایع مانند یک دمپر عمل می کند و لرزش را کاهش می دهد؛ همچنین با روغن کاری چرخ دنده های پینیون و سگمنت، سایش بین آن ها کاهش می یابد و در نتیجه عمر گیج افزایش پیدا می کند.

• راه حل دوم دور کردن گیج از منبع ارتعاش است. برای این کار می توان از مهر و موم دیافراگمی با اتصال مویرگی نظیر مهر و موم سلولی استفاده کرد.



ضربان گیج فشار

در قسمت قبل به نوسان منظم قطعات مکانیکی، ارتعاش گفته شد؛ در این بخش منظور از ضربان، موارد منظم و سریع افزایش و کاهش فشار سیال است. از سری علائمی که در صورت مشاهده بیانگر نبض زدن دستگاه است می توان به بال زدن نشانگر و در موارد شدید تر نشانگر شل یا شکسته اشاره کرد.





مشکلات ناشی از ضربان

• مشکل در خواندن مقدار اندازه گیری شده و عدم دقت کافی

• فرسودگی و از هم گسستگی اجزای داخلی

• خرابی دستگاه











نمونه بال زدن نشانگر

راه حل هایی برای فشار سنج هایی که ضربان را تجربه می کنند :

همانند حالت ارتعاش مکانیکی، پر کردن گیج از روغن ساده ترین راه است. همچنین استفاده از دریچه ها و وسایل حفاظتی نظیر socket restrictor و در ضربان های شدیدتر از snubber یا سوپاپ سوزنی توصیه می شود. socket restrictor یا سوکت محدود کننده، فشار بین منبع و دستگاه را محدود می کند و برای کاهش اثر نوسانات فشار استفاده می گردد. Snubber گیج نیز دستگاهی برای صاف کردن نوسانات فشار ایجاد شده توسط منبع فشار است و به کمک این دستگاه نشانگر فشار دقیق تری نشان داده و عمر و کالیبراسیون دستگاه را افزایش می دهد.

درجه حرارت شدید

گیج های مختلف تحمل دمایی متفاوتی در دماهای بالا دارند. درصورتی که صفحه یا مایع درون گیج تغییر رنگ دهد (زرد، نارنجی، قهوه ای یا سیاه) یا صفحه گیج ذوب شده باشد، بیانگر دمای بالای سیستم است.





نمونه تغییر رنگ گیج

مشکلات ناشی از درجه حرارت شدید

• مشکل در خواندن مقدار اندازه گیری شده و عدم دقت کافی

• خرابی دستگاه

راه حل فشار سنج هایی که در دمای بالا کار می کنند :

مهر و موم دیافراگمی با مویرگ امکان اندازه گیری فشار به دور از دمای شدید را فراهم می کند. هرچه زمان فرآیند طولانی تر باشد، قبل از رسیدن فشار به گیج، گرمای بیشتری دفع می شود. همچنین استفاده از یک آداپتور با داشتن پره های بزرگ، در دفع گرما بسیار موثر است. گلیسیرین مایع پر کننده برای گیج های فشار است. برای دماهای محیطی بسیار گرم یا سرد، استفاده از روغن سیلیکون بیشتر پیشنهاد می شود؛ زیرا این روغن در دمای بالا و با گذشت زمان تغییر رنگ نمی دهد و در دماهای کمتر از صفر درجه سانتی گراد نیز یخ نمی زند.

افزایش فشار

منظور از افزایش فشار هنگامی است که فشار به شدت افزایش یافته و سپس به طور ناگهانی کاهش می یابد. از جمله علائم نشان دهنده تغییر فشار ناگهانی می توان به موارد زیر اشاره کرد:

• سر نشانگر در اثر برخورد زیاد به پین توقف مانند قلاب ماهی خمیده می شود.

• نشانگر شکسته شده در اثر برخورد شدید با پین توقف

• پین توقف شکسته

خطرات ناشی از تغییر فشار ناگهانی

• افزایش سایش در حرکت و قطعات

• کاهش دقت دستگاه

• تغییر شکل و شکاف لوله بوردون

• خراب شدن دستگاه

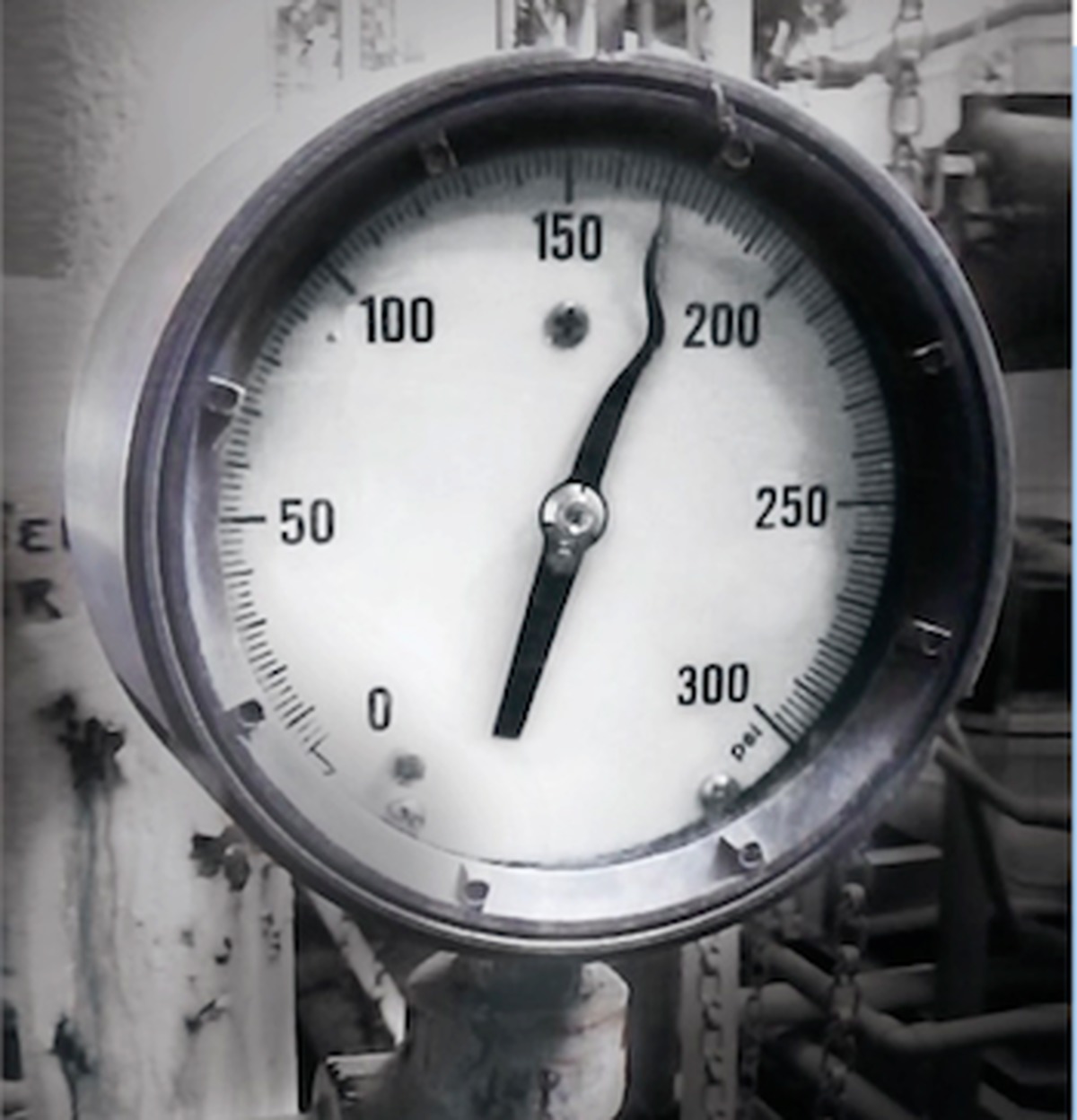

نمونه نشانگر خم شده



راه حل گیج هایی که افزایش فشار را تجربه می کنند :

• پر کردن گیج از گلیسیرین یا روغن سیلیکون

• استفاده از socket restrictor و Snubber ها

• مهر و موم دیافراگمی با مویرگ

• جایگزین کردن گیج با گیجی که رنج فشار قابل تحمل بالاتری دارد (انتخاب گیج به نحوی که محدوده فشار آن دوبرابر حداکثر فشار مورد انتظار باشد )

• استفاده از شیر پیستونی محافظ فشار



خوردگی

بسیاری از صنایع نظیر پالایشگاه ها و تصفیه فاضلاب از مواد شیمیایی خشن نظیر اسید هیدروفلوئوریک، لخته ساز ها، کلر و ... استفاده می کنند. این سیال ها هنگام عبور از مسیر گیج، سبب خوردگی لوله ها و تغییر رنگ و خراب شدن محفظه گیج می شوند.

خطرات ناشی از خوردگی

• کاهش دقت سیستم

• خرابی دستگاه





راه حل گیج هایی که خوردگی را تجربه می کنند :

• مهر و موم دیافراگمی با استفاده از مواد مقاوم دربرابر خوردگی نظیر فولاد ضد زنگ L316 و TL316، تانتانیوم و تیتانیوم

• حفاظت بیشتر دستگاه با روکش تفلون یا طلا

گرفتگی

عبور سیالاتی نظیر دوغاب، خمیر و ... با ویسکوزیته بالا در صنایع کاغذسازی، داروسازی، فاضلاب و ... می تواند سبب گرفتگی سیستم شود. در شرایطی که سیستم در حال کار است، اگر مقدار صفر یا نزدیک به آن را اندازه گیری کنید، بیانگر وجود گرفتگی در سیستم است.

خطرات ناشی از گرفتگی

• کاهش دقت دستگاه

• احتمال به وجود آمدن فشار بیش از حد

راه حل گیج هایی که خوردگی را تجربه می کنند :

• مهر و موم دیافراگمی برای جداسازی گیج از سیالاتی با ویسکوزیته بالا

• استفاده از گیج با پورت فلاشینگ

استفاده نامناسب

اپراتور ها ممکن است حین نصب گیج به آن ها چنگ زده یا هنگام بالا رفتن از داربست روی آن ها قدم بگذارند که این حساسیت در گیج فشار باد دیجیتال اهمیت بیشتری دارد. این کار علاوه بر اینکه ایمنی شخص را به خطر می اندازد، احتمال آسیب و خرابی گیج را نیز افزایش می دهد.

علائم نشان دهنده استفاده نامناسب :

• صفحه ترک خورده یا شکسته شده

• گیج کج یا خمیده شده
